용도에 따른 표면조도 (거칠기)와 다듬질기호

  아직까지 산업현장에서 실무자들이 표면거칠기 기호 대신에 삼각기호로 표기하는 다듬질기호를 사용하는 기업의 사례나 일본 도면, 예전 도면 등이 많은 것이 사실이다.



아래에 표시한 다듬질기호는 참고적으로 보기 바라며 단독적으로 사용하는 것은 좋지만 그 경우에는 삼각기호의 수와 표 면거칠기의 수열에 따른 관계는 표에 표시한 것을 참조한다.  그 외의 값을 지정하는 경우에는 기호 위에 그 값을 별도로 기입하도록 주의를 필요로 한다.





● 표면거칠기와 다듬질기호(삼각기호)의 관계

    표면거칠기 기호와 다듬질기호(삼각기호)의 관계를 아래에 나타내었으니 참고하시기 바랍니다.

삼각기호와 표면거칠기 기호

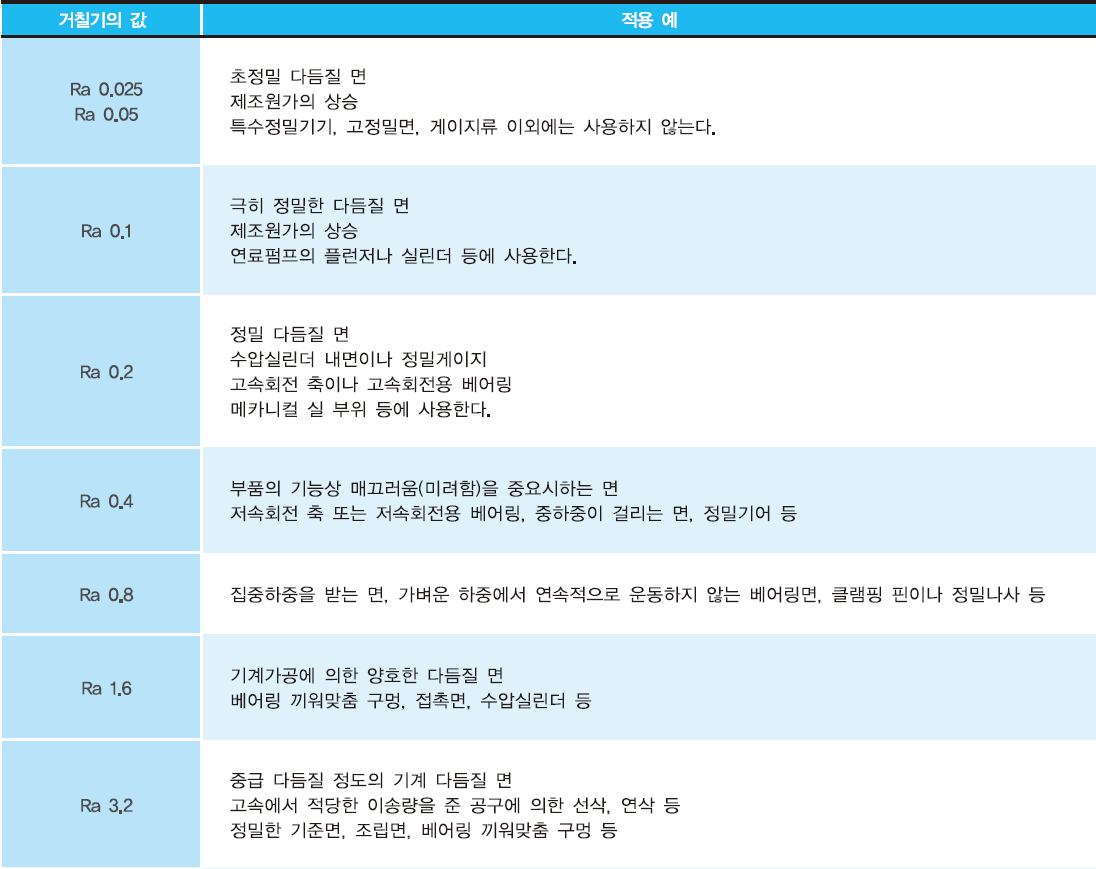

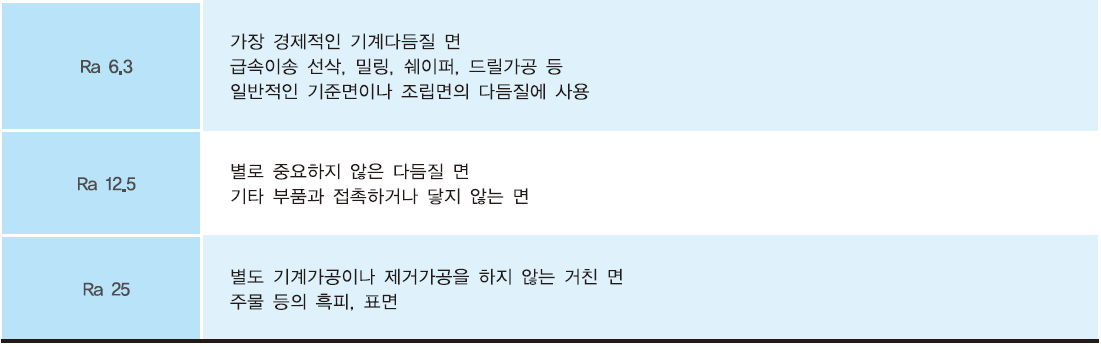

● 산술평균거칠기(Ra)의 거칠기 값과 적용 예

  일반적으로 사용이 되고 있는 산술평균거칠기(R a)의 적용예를 아래에 나타내었습니다.

  산술평균거칠기(Ra)의 값에 따라서 최종 완성 다듬질 면의 정밀도가 달라지며 거칠기(Ra)값이 적을수록 보다 정밀한 다듬질 면을 요구하는 것으로 만약 거칠기 값이 Ra0.025로 지정된 부품이라면 초정밀 다듬질 면을 얻을 수 있습니다.



용도에 따른 산술평균거칠기값

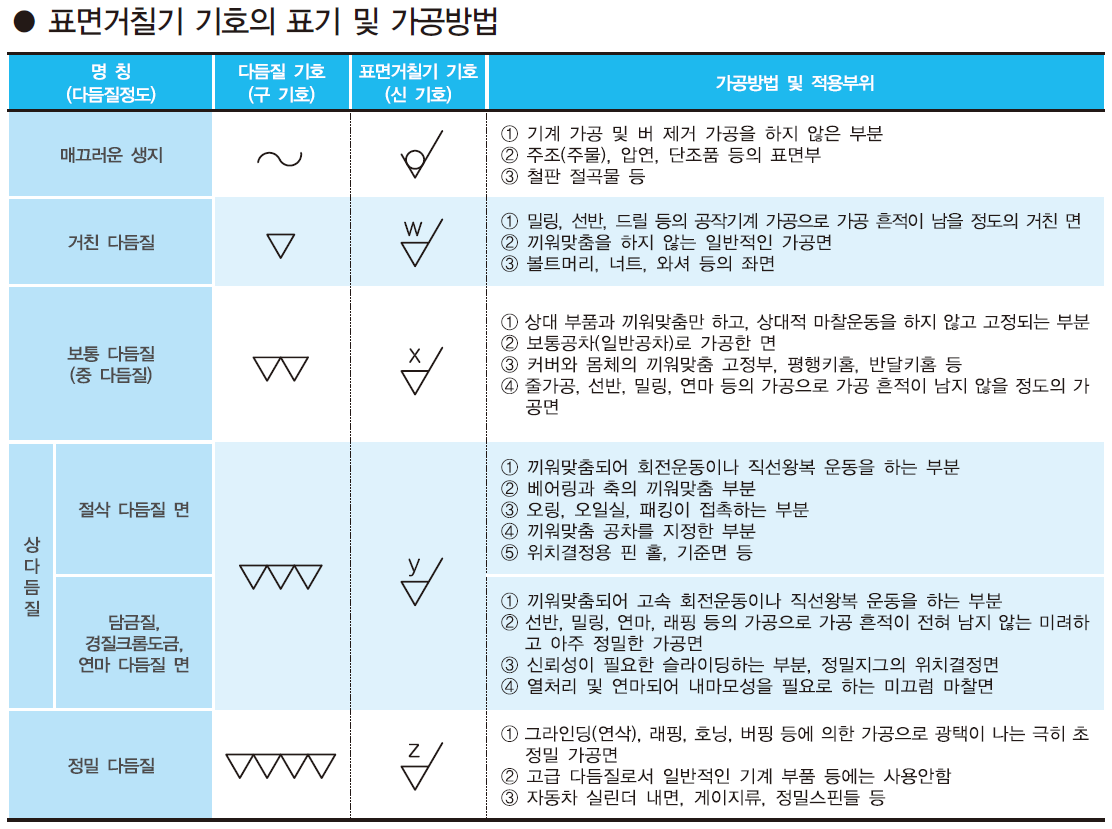

● 표면거칠기 표기법 및 가공방법

  신기호인 표면거칠기와 구 기호인 다듬질 기호(삼각 기호)에 따른 가공 정밀도와 일반적인 가공방법 및 적용부위에 따른 사항을 정리하였습니다.

  조립도면을 나름대로 분석하여 어떠한 기계가공을 해야 할지 판단하여 표면거칠기 기호를 적용할 수 있도록 기본적인 공작기계와 절삭가공법, 그리고 후처리(도금 및 도장)나 열처리 등에 관련해서도 실무적인 지식을 쌓아 두어야 합니다.









● 표면거칠기 기호 비교 분석







이상은 용도에 따른 표면조도에 대해 살펴보았습니다.
