표면 조도(거칠기)란? 조도의 종류와 구하는 방법





표면 조도(거칠기)의 종류
대표적인 표면 조도(거칠기)를 구하는 방법
참고 산술 평균 조도(Ra)와 기존 표기의 관계참고 산술 평균 조도(Ra)와 기존 표기의 관계





표면 조도(거칠기)의 종류



공업 제품의 표면 조도를 나타내는 파라미터로 산술 평균 조도(Ra), 최대 높이(Ry), 십점 평균 조도(Rz), 요철의 평균 간격(Sm), 국부 산정의 평균 간격(S) 및 부하 길이율(tp)의 정의 및 표시에 대해 규정되어 있고, 표면 조도는 대상물의 표면에서 랜덤으로 추출한 각 부분 각각의 산술 평균치이다.
[중심선 평균 조도(Ra75)는 JIS B 0031·JIS B 0601의 부속서에 정의되어 있다.]







대표적인 표면 조도(거칠기)를 구하는 방법

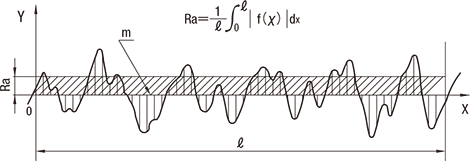

산술 평균 조도　Ra

조도 곡선에서 그 평균선의 방향으로 기준 길이만 추출한 뒤, 이 추출 부분의 평균선 방향에 X축을, 세로 배율 방향에 Y축을 취하고, 조도 곡선을 y＝f(χ)로 나타낸 경우에 다음 식에 따라 구한 값을 마이크로미터(μm)로 표시한 것을 말한다.

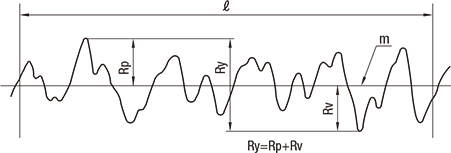

최대 높이　Ry * 1

조도 곡선에서 그 평균선 방향으로 기준 길이만 추출한 뒤, 이 추출 부분의 산정선과 곡저선과의 간격을 조도 곡선의 세로 배율 방향으로 측정하고, 이 값을 마이크로미터(μm)로 표시한 것을 말한다.

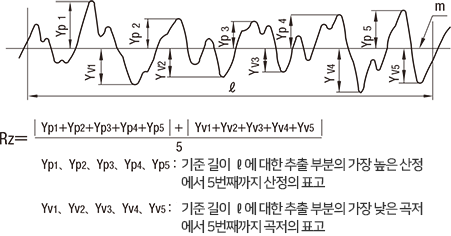

십점 평균 조도　Rz

조도 곡선에서 그 평균선 방향으로 기준 길이만 추출한 뒤, 이 추출 부분의 평균선에서 세로 배율 방향으로 측정한 가장 높은 산정에서 5번째까지의 산정 표고(Yp) 절대치의 평균치와, 가장 낮은 곡저에서 5번째까지의 곡저 표고(Yv) 절대치의 평균치와의 합을 구하고, 이 값을 마이크로미터(μm)로 표시한 것을 말한다.









참고 산술 평균 조도(Ra)와 기존 표기의 관계 *2





산술 평균 조도Ra최대 높이Ry십점 평균 조도RzRy·Rz의 기준 길이 ℓ（mm）기존의 마감 기호표준 수열컷 오프값λc（mm）면 표면의 도해표준 수열





0.012 a 0.025 a 0.05 a 0.1 a 0.2 a	0.08		0.05 s 0.1 s 0.2 s 0.4 s 0.8 s	0.05 z 0.1 z 0.2 z 0.4 z 0.8 z	0.08
	0.25
					0.08
	0.25				0.25
	0.8				0.25
	0.8				0.8
0.4 a 0.8 a 1.6 a	0.8		1.6 s 3.2 s 6.3 s	1.6 z 3.2 z 6.3 z	0.8
3.2 a 6.3 a	2.5		12.5 s 25 s	12.5 z 25 z	2.5
12.5 a 25 a	8		50 s 100 s	50 z 100 z
					2.5
					8
50 a 100 a	8		200 s 400 s	200 z 400 z	8
	-				-





주석

* 1Ry를 구하는 경우, 흠집으로 간주될 수 있는 돌출된 산 및 낮은 골이 없는 부분에서 기준 길이만 추출한다* 23종류의 상호 관계는 편의상의 관계를 나타내는 것으로 엄밀성은 없다.Ra: Ry, Rz의 평가 길이는 컷 오프값, 기준 길이를 각각 5배한 값입니다.
