1. 메쉬(Mesh)란?

메쉬는 길이 1인치(25.4mm) 구간에 존재하는 망목(빈칸)의 개수를 뜻하는 국제 단위입니다. 예를 들어 10 메쉬는 1인치 구간에 빈칸이 10개라는 뜻이며, 선과 선의 중심 간격(피치)은 25.4/10=2.54mm가 됩니다.

일본식 표기인 목(目)을 사용할 때는 기준 길이가 1치(約30.3mm)이며, 대략적인 환산은 메쉬:목 ≈ 1:1.2로 보아 10메쉬 ≈ 12目, 50메쉬 ≈ 60目, 100메쉬 ≈ 120目 정도로 이해하면 됩니다.

요약: 1인치당 빈칸 수가 메쉬, 1치(30.3mm) 기준은 ‘목(目)’ 표기

2. 메쉬의 대표 용도

• 방충망, 제약·제지 공정
• 시멘트·식품 건조, 분급·체망
• 섬유회사 필터 제조, 각종 공업용 스트레이너
• 건축·토목 보강망(와이어메쉬), 울타리·블록쌓기

요약: 체망·필터·보강재 등 산업 전반에 폭넓게 사용

3. 와이어메쉬 크기 표기

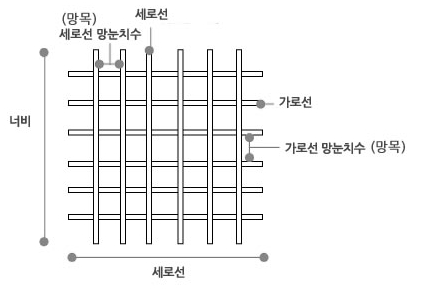

국내에서는 주로 정사각형 규격을 사용하며, 돌출선 기준 가로×세로(mm)로 표기합니다. 예) 1500×1500, 1800×1800 등. 현장 여건에 맞춰 직사각형으로도 제작합니다.

직사각형 예) 1.8×2.5m (너비선 길이 × 세로선 길이)

요약: 표준은 정사각형 위주, 현장 맞춤으로 직사각형 제작 가능

4. 규격의 핵심 — 선경 & 망눈치수

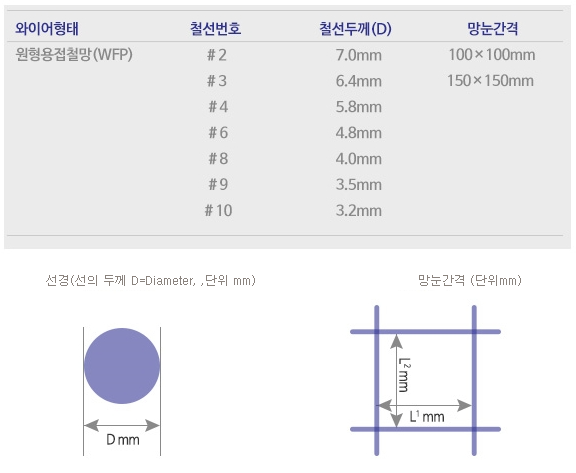

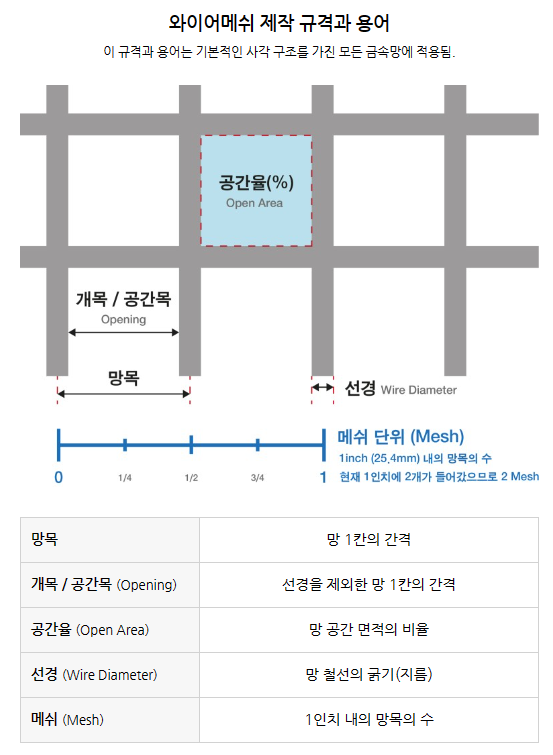

와이어메쉬 규격에서 가장 중요한 요소는 선경(선의 직경)과 망눈치수(=망눈 간격, Opening)입니다. 일반적으로 선경은 철선번호로도 부르며 두께·허용오차는 KS D 7017 등에 규정되어 있습니다.

• 선경(d, mm): 선의 실제 두께
• 피치(P): 선 중심 간 거리 = 25.4 / Mesh
• 유효 개구(a): a = P − d = (25.4 / Mesh) − d

요약: 같은 메쉬라도 선경에 따라 개구가 달라짐 — 발주 시 선경 표기는 필수



5. 와이어메쉬의 특장점

• 콘크리트 부착 성능 향상, 하중 분산 효과로 강도 향상
• 규격 생산으로 일정 품질의 시공, 결속 작업 불필요로 공기 단축
• 설치 인건비·폐기물 등 비용 약 30% 절감(현장 여건에 따라 상이)
• 비숙련자도 시공 용이, 안전·품질 확보
• 콘크리트 구조물 보강, 블록쌓기·울타리, 철근 대용 등 다양한 활용

요약: 빠르고 균질한 시공, 비용·기간 절감, 구조 성능 향상

6. 발주 팁 & 체크리스트

• 용도에 맞는 메쉬 수·선경 선정(필터/체망 vs 보강망)
• 재질(예: 스테인리스/흑철/아연도금)과 표면처리 확인
• 패널 크기(가로×세로)·두께 공차·용접 방식 사양 확인
• 개구 산정: a = (25.4/메쉬) − 선경 (mm) 로 검증
• 특수 규격은 주문 제작 가능 여부와 납기 확인

요약: 메쉬·선경·재질·패널 크기·개구값을 사전에 명확화

7. 메쉬 규격표

① 메쉬 ↔ 목(目) 간단 환산(개념용)

대략 메쉬:목 ≈ 1:1.2 (실제 설계·발주용이 아닌 개념 이해용)

메쉬	목(目) 약환산	피치 P (mm, 선경 무시)
10	≈12目	2.54
20	≈24目	1.27
30	≈36目	0.847
50	≈60目	0.508
100	≈120目	0.254

② 개구 산정 예시(선경을 고려)

공식: a = (25.4 / Mesh) − d (a: 유효 개구, d: 선경)

메쉬	선경 d (mm)	피치 P=25.4/M (mm)	유효 개구 a=P−d (mm)
10	1.00	2.540	1.540
20	0.50	1.270	0.770
30	0.30	0.847	0.547
50	0.20	0.508	0.308
100	0.10	0.254	0.154

※ 위 값은 예시입니다. 실제 제조사 규격·허용오차 및 KS D 7017 기준을 확인해 발주하세요.

요약: 개구는 메쉬 수뿐 아니라 선경에 의해 결정 — 표는 설계 전 검증용

8. 표준·제작 & 참고 사항

상기 메쉬는 일반 사용품 예시이며, 특수 규격망은 주문 제작 가능합니다. 와이어메쉬는 철선을 직교 배열하여 교점을 전기저항 용접한 격자망을 말하며, KS D 7017의 규격을 따릅니다.

요약: 일반 규격 외 주문 제작 가능, 국내는 KS D 7017 기준 준용
